    - КЛАПАНЫ РЕДУКЦИОННЫЕ СУДОВЫЕ И ПРОМЫШЛЕННЫЕ

    Клапан редукционный фланцевый PN 16 Рис.11-014

    клапан редукционный, PN 16

    Проводимые среды: газ, вода пресная, вода морская, воздух, пар.

    для газов и жидкостей

    фланцевые соединения в соотв. с DIN PN 16

    корпус - чугун

    внутренние детали сталь нерж.

    Р раб: max. 16 bar

    Р ред: 0,5 - 10 bar

    с резьбой под манометр

    спецификация материалов:

    корпус: чугун GG25        0.6025

    крышка: чугун GG25        0.6025

    диск: сталь нерж.        1.4057

    шток: сталь нерж.        1.4057

    ГК ИНМОР | Клапан редукционный фланцевый PN 16 Рис.11-014

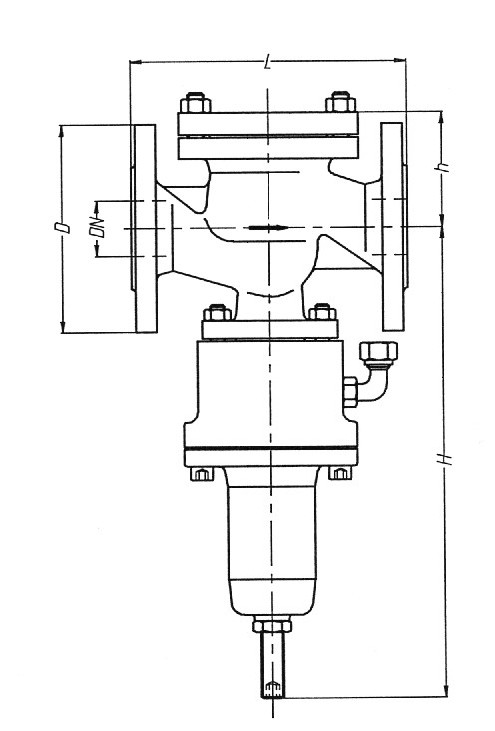

    тип 11-014


    Возможен клапан в исполнении PN 40 из Стали GSC-25


    DN

    L

    H

    h

    D

    PCD

    отв.

    KG

    15

    130

    310

    90

    95

    65

    4x 14

    10,5

    20

    150

    310

    90

    105

    75

    4x 14

    10,5

    25

    160

    310

    90

    115

    85

    4x 14

    12,0

    32

    180

    330

    120

    140

    100

    4x 18

    14,5

    40

    200

    330

    120

    150

    110

    4x18

    15,5

    50

    230

    435

    130

    165

    125

    4x18

    28,5

    65

    290

    465

    155

    185

    145

    4x18

    37,0

    80

    310

    630

    180

    200

    160

    8x18

    56,5

    100

    350

    655

    180

    220

    180

    8x 18

    69,0



    Скачать техническую информацию и описание клапана: (950 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел "Инмор"

    Сертификат типового одобрения Российского Регистра Судоходства РФ


    Производители поставляемой судовой арматуры сертифицированы и одобрены основными Морскими Регистрами

    Замечания и комментарии приветствуются. С удовольствием добавим в наш каталог недостающую информацию по судовой арматуре.
