    - КЛАПАНЫ РЕДУКЦИОННЫЕ СУДОВЫЕ И ПРОМЫШЛЕННЫЕ

    Клапан редукционный PN 25 (вода) Рис.11-008

    клапан редукционный для воды, PN 25

    Проводимые среды: вода питательная, трюмная, морская и пресная.


    корпус - бронза

    крышка - латунь(до G 1 1/4")

    крышка - чугун (от G 1 1/2")

    с фильтрующей сеткой из нерж. стали

    Р раб: 2,5 - 25 bar

    Р ред: 1,5 - 9,0 bar

    с резьбой под манометр G 1/4" с обеих сторон

    с латунными штуцерами с наружной резьбой

    (штуцерные соединения под пайку по заказу

    мин. разница давлений: 1 bar

    Max. температура: 75° С

    спецификация материалов:

    корпус: бронза RG 5        2.1096

    крышка: (до G 1 1/4") латунь MS58        2.0380

    крышка: (от G 1 1/2") сталь GG25        0.6025

    уплотнения: Perbunan        NBR

    диафрагма: Perbunan


    ГК ИНМОР | Клапан редукционный PN 25 (вода) Рис.11-008

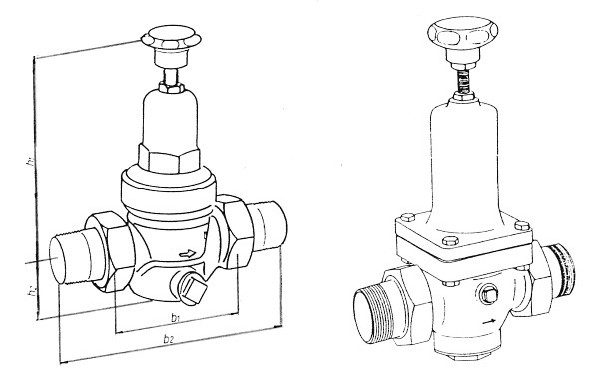

    1/2 - G 1 1/4"                                                       G 1 1/2" - G 2 1/2"

    тип 11-008


    Положение клапана:  любое - от G 1 1/2" предпочтительно вертикально


    DN

    штуцер

    штуцер

    b1

    b2

    hi

    h2

    KVS

    KG


    (резьба)

    (пайка)







    15

    G 1/2"

    15 mm

    78

    136

    125

    27

    2,9

    1,5

    20

    G 3/4"

    22 mm

    78

    145

    125

    27

    3,9

    1,8

    25

    G 1"

    28 mm

    90

    160

    125

    29

    5,4

    2,3

    32

    G 1 1/4"

    35 mm

    100

    178

    125

    47

    6,1

    4,0

    40

    G 1 1/2"

    42 mm

    125

    211

    261

    51

    9,0

    4,5

    50

    G 2"

    54 mm

    126

    211

    259

    53

    13

    5,0

    65

    G 2 1/2"

    -

    150

    273

    287

    66

    20

    6,5



    Скачать техническую информацию и описание клапана: (950 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел "Инмор"
