| - КЛАПАНЫ РЕДУКЦИОННЫЕ СУДОВЫЕ И ПРОМЫШЛЕННЫЕ |
|
клапан редукционный для жидкостей, PN 16 |
Проводимые среды: вода питательная, трюмная, морская и пресная. |
|
фланцевые соединения в соотв. с DIN PN 16 |
|
|
корпус - чугун |
|
|
крышка корпуса чугун |
|
|
Р раб:max. 16 bar |
|
|
Р ред: 1,5 - 6,0 bar |
|
|
с резьбой под манометр 1/4", или 1/2" от DN 65 |
|
|
Max. температура: 70° С |
|
спецификация материалов: корпус: чугун GG25 0.6025 крышка: чугун GG25 0.6025 диск: (до DN 50) латунь MS58 2.0380 диск: (от DN 65) чугун GG25 0.6025 уплотнения: Пербунан NBR диафрагма: EPDM EPDM
тип 11-002 Возможен вариант с увеличенной диафрагмой для малых Р редуцирования!
|
|

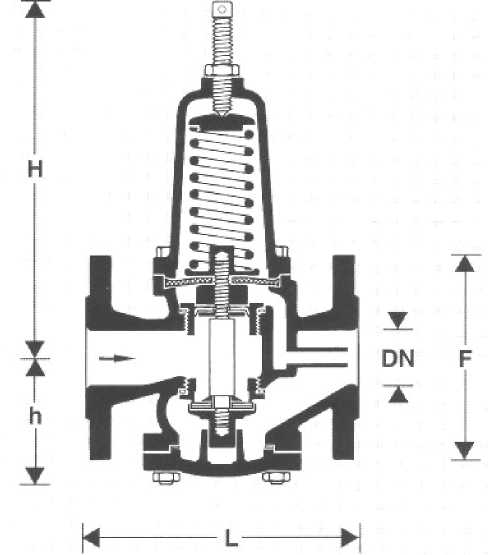

DN |
L |
H |
h |
F |
PCD |
отв. |
KVS |
KG |
|
40 |
200 |
290 |
95 |
150 |
110 |
4x 18 |
18 |
12,0 |
|
50 |
230 |
330 |
100 |
165 |
125 |
4x 18 |
28 |
16,2 |
|
65 |
290 |
370 |
120 |
185 |
145 |
4x 18 |
47 |
28,2 |
|
80 |
310 |
400 |
150 |
200 |
160 |
8x 18 |
70 |
41,5 |
|
100 |
350 |
470 |
180 |
220 |
180 |
8x 18 |
110 |
67,0 |
|
125 |
400 |
580 |
200 |
250 |
210 |
8x 18 |
180 |
103 |
|
150 |
480 |
660 |
240 |
285 |
240 |
8x22 |
250 |
150 |
|
200 |
600 |
1.340 |
300 |
340 |
295 |
12x22 |
380 |
366 |
Скачать техническую информацию и описание клапана: (950 kb) |
