| - КЛАПАНЫ РЕДУКЦИОННЫЕ СУДОВЫЕ И ПРОМЫШЛЕННЫЕ |
|
клапан редукционный для нейтральных газов, PN 40 |
Проводимые среды: газ, пар, воздух. |
|
Корпус - бронза |
|
|
крышка - латунь(до G 1") |
|
|
крышка – чугун (от G 1 1/4") |
|
|
Р раб: max. 40 bar |
|
|
Р редуцирования: 1,5 - 20 bar |
|
|
с резьбой под манометр G 1/4" с обеих сторон |
|
|
внутренняя резьба в соотв. с ISO 228/1 |
|
|
наибольшее редукционное отношение: 6:1 |
|
|
Max. температура: 75° С |
|
спецификация материалов: корпус: бронза RG 5 2.1096 крышка: ( до G 1" ) латунь MS58 2.0380 крышка: ( от G 1 1/4" ) GG25 0.6025 уплотнения: Пербунан NBR поршень: латунь MS58 2.0380

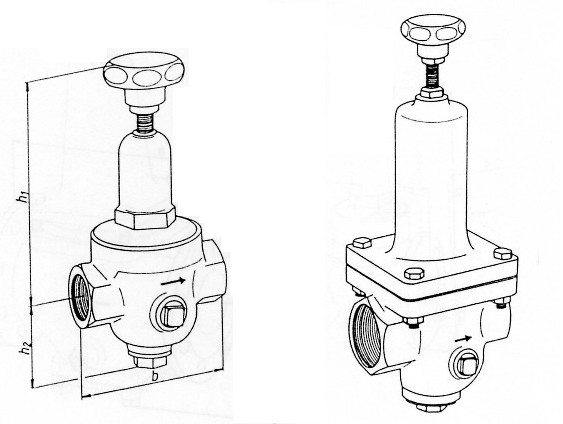

G 1/4"-G 1" G 1 1/4" - G 2 тип 11-004 Положение клапана: любое - от G 1 1/4" - предпочтительно вертикально |
|
DN |
B |
hi |
h2 |
KVS |
KG |
|
G 1/4" |
70 |
130 |
48 |
0,5 |
0,9 |
|
G 3/8" |
70 |
130 |
48 |
0,6 |
0,9 |
|
G 1/2" |
85 |
140 |
48 |
1,2 |
1,1 |
|
G 3/4" |
85 |
140 |
48 |
1,3 |
1,2 |
|
G 1" |
95 |
185 |
55 |
1,6 |
1,7 |
|
G 1 1/4" |
104 |
230 |
61 |
4,2 |
3,6 |
|
G 1 1/2" |
108 |
230 |
61 |
4,5 |
3,6 |
|
G 2" |
147 |
295 |
64 |
7,2 |
4,2 |
Скачать техническую информацию и описание клапана: (950 kb) |
