| ЗАХЛОПКИ ПУТЕВЫЕ НЕВОЗВРАТНЫЕ |

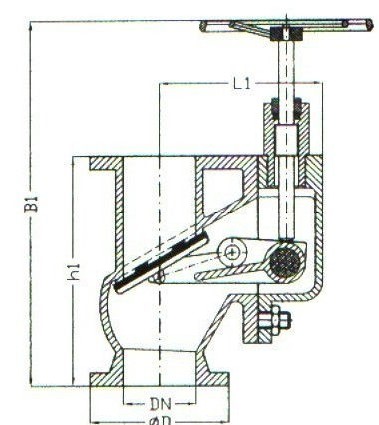

Захлопка штормовая путевая, PN4, Рис.08-012 |
|
захлопки штормовые по DIN 87101В, PN4 для вертикального монтажа, с запорным устройством сталь по DIN GSC-25 заслонка из бронзы, с резиновым уплотнением фланцы в соотв. с DIN PN10 |
Проводимые среды: |
|
спецификация материалов: корпус: сталь GSC-25 по DIN 1.0619 крышка: сталь GSC-25 по DIN 1.0619 заслонка: бронза Rg5 по DIN2.1096 (с резиновым уплотнением) шток: спец. латунь SoMs59 по DIN 2.0540
тип 08-012 |
|
DN |
h1 |
B1 |
L1 |
ØD |
PCD |
отв. |
вес |
|
50 |
200 |
350 |
137 |
165 |
125 |
4x 18 |
17 |
|
65 |
240 |
395 |
148 |
185 |
145 |
4x 18 |
25 |
|
80 |
260 |
400 |
174 |
200 |
160 |
8x 18 |
37 |
|
100 |
300 |
440 |
195 |
220 |
180 |
8x 18 |
45 |
|
125 |
350 |
550 |
216 |
250 |
210 |
8x 18 |
77 |
|
150 |
400 |
590 |
242 |
285 |
240 |
8x 22 |
88 |
Скачать техническую информацию и описание клапана: (380 kb) |
