    ЗАХЛОПКИ ПУТЕВЫЕ НЕВОЗВРАТНЫЕ

    Захлопка межфланцевая невозвратная PN10/16 Рис.08-010

    захлопка межфланцевая PN 10/16

    для установки между фланцами DIN PN 10/16

    из брозы, алюминия, стали или нержавеющей стали

    кольцо уплотнительное из нитрилбутила NBR (стандартное исп.),
    возможно из этиленпропилена EPDM,
    возможно из фторполимера FPM

    максимальная рабочая температура + 80° С

    Проводимые среды:
    воздух, вода морская, вода пресная, масло, пар, топливо, кислоты, конденсат.

    спецификация материалов:

    тип 08-010-1:

    корпус: бронза алюминиевая по DIN 2.0975

    тарелка: бронза алюминиевая по DIN 2.0975

    тип 08-010-2:

    корпус: сталь St-52 по DIN 1.0570

    тарелка: сталь St - 52 по DIN 1.0570

    тип 08-010-3:

    корпус: стальSt-52 по DIN 1.0570

    тарелка: нерж. сталь по DIN 1.4581

    тип 08-010-4:

    корпус: нерж. сталь по DIN 1.4581

    тарелка: нерж. сталь по DIN 1.4581

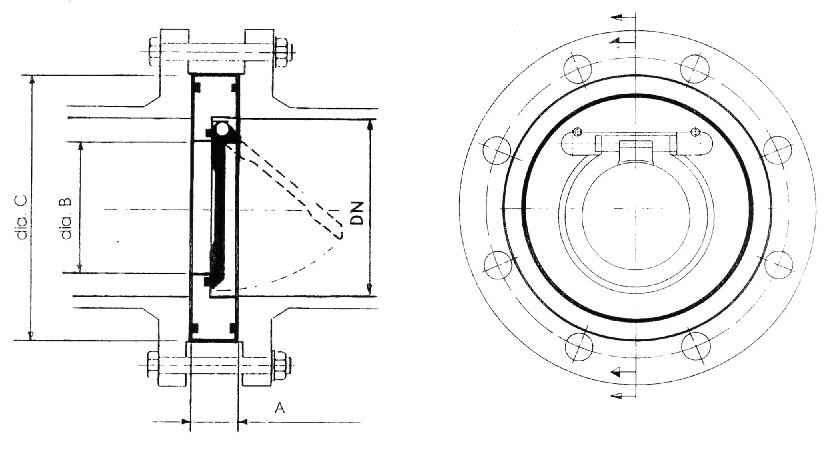

    ИНМОР | Захлопка межфланцевая невозвратная PN 10/16 Рис.08-010

    тип 08-010-1 / 08-010-2 / 08-010-3 / 08-010-4


    DN

    A

    ØВ

    ØC - наружный диаметр захлопки

    вес




    PN10

    PN16

    PN25

    кг.

    40

    16

    26

    94

    94

    94

    0,8

    50

    16

    29

    109

    109

    109

    1,0

    65

    16

    42

    129

    129

    129

    1,4

    80

    16

    55

    144

    144

    144

    1,8

    100

    16

    75

    164

    164

    164

    2,2

    125

    16

    98

    194

    194

    194

    3,2

    150

    19

    119

    220

    220

    220

    5,0

    200

    28

    164

    275

    275

    284

    12

    250

    32

    210

    330

    330

    341

    16

    300

    38

    240

    380

    380

    403

    26

    350

    38

    280

    440

    440

    460

    38

    400

    48

    316

    491

    491

    515

    56

    450

    48

    365

    541

    558

    567

    66

    500

    58

    410

    596

    620

    627

    107



    Скачать техническую информацию и описание клапана: (380 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел компании "Инмор"

    Сертификат типового одобрения Российского Регистра Судоходства РФ


    Производители поставляемой судовой арматуры сертифицированы

    Замечания и комментарии приветствуются. С удовольствием добавим в наш каталог недостающую информацию по судовой арматуре.
