    ЗАХЛОПКИ ПУТЕВЫЕ НЕВОЗВРАТНЫЕ

    Захлопка фланцевая невозвратная PN16 Рис.08-002

    захлопки фланцевые, PN 16

    DIN 3232 A, с внутренней осью

    корпус - чугун серый GG-25

    сёдла - латунь с резиновым уплотнением

    размер по фланцам

    в соотв. с DIN 3202/EN 558 F63202/EN 558 F6

    фланцы в соотв. с DIN PN16

    макс. рабочая температура +150°С

    Проводимые среды:
    вода морская, вода пресная, жидкий груз, топливо, масло, вода питательная, нефтепродукты, пар, воздух.

    спецификация материалов:

    корпус: серый чугун GG-25 по DIN 0.6025

    сёдла: латунь по DIN 2.0321 / резина

    ось: сталь нерж. по DIN 1.4021

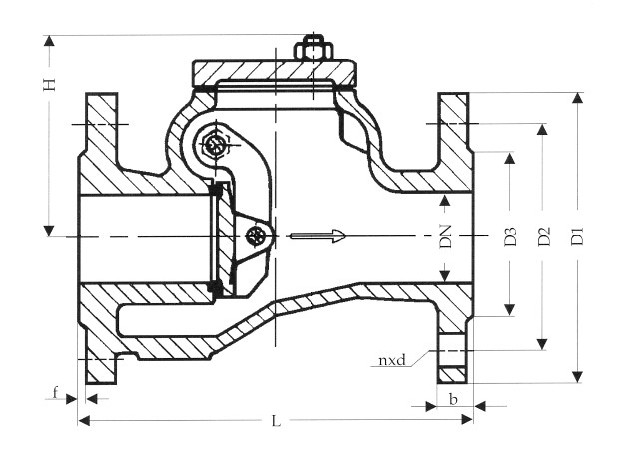

    ИНМОР | Захлопка фланцевая невозвратная PN 16 Рис.08-002


    тип 08-002-А


    возможно исполнение:
    тип 08-002-В (с наружным выходом оси, рукояткой и грузом)

    DN

    L

    D1

    D2

    n x d

    D3

    H

    d

    b

    f

    вес

    40

    180

    150

    110

    4x 18

    88

    115

    18

    18

    3

    8,5

    50

    200

    165

    125

    4x 18

    102

    115

    18

    20

    3

    11

    65

    240

    185

    145

    4x 18

    122

    125

    18

    20

    3

    14

    80

    260

    200

    160

    8x 18

    138

    125

    18

    22

    3

    17

    100

    300

    220

    180

    8x 18

    158

    150

    18

    24

    3

    27

    125

    350

    250

    210

    8x 18

    188

    175

    18

    26

    3

    36

    150

    400

    285

    240

    8x 22

    212

    210

    22

    26

    3

    51

    200

    500

    340

    295

    12x 22

    268

    260

    22

    30

    3

    89

    250

    600

    405

    355

    12x 26

    320

    290

    26

    30

    3

    125



    Скачать техническую информацию и описание клапана: (380 kb) распечатать


    Так же Вы можете сохранить эту главу каталога, перейдя в раздел "КАТАЛОГ"

    Для получения уточнений и дополнительной информации
    просим Вас связаться с нами любыми удобными Вам средствами связи.

    С уважением,информационный отдел компании "Инмор"

    Сертификат типового одобрения Российского Регистра Судоходства РФ


    Производители поставляемой судовой арматуры сертифицированы

    Замечания и комментарии приветствуются. С удовольствием добавим в наш каталог недостающую информацию по судовой арматуре.
