    КЛАПАНЫ, ПРОБКИ, КРАНЫ МОНОМЕТРОВЫЕ И ДРЕНАЖНЫЕ

    Кран шаровый фланцевый PN 16 Рис.06-021

    кран шаровый фланцевый PN 16

    Проводимые среды:
    вода морская, вода пресная, жидкий груз, топливо, масло, нефтепродукты, пар, воздух, конденсат.
    Судовая арматура сертифицирована в РМРС и в РРР.

    составной корпус из двух частей

    корпус чугун GG-25

    шар латунь хромированная или

    шар из нерж. стали

    уплотнение политетрафторэтилен по DIN PTFE

    с полной расточкой

    размер по фланцам в соотв. с DIN 3202/EN 558 F4/F5

    фланцевые соединения в соотв. с DIN PN 16

    спецификация материалов:

    корпус: серый чугун GG-25 по DIN 0.6025

    шар: тип 06-021-1: латунь MS58 по DIN 2.0380

    шар: тип 06-021-2: нерж. сталь по DIN 1.4301

    уплотнение: политетрафторэтилен по DIN PTFE

    рукоятка: сплав , литье

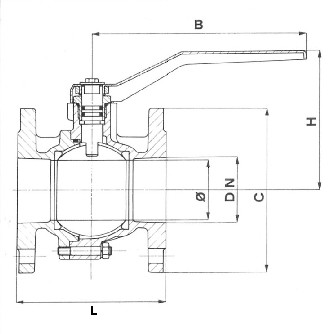

    ИНМОР | Кран шаровый фланцевый PN 16 Рис.06-021

    тип 06-021-1 / 06-021-2


    DN

    L

    H

    С

    PCD

    отв.

    В

    KG

    020

    120

    82

    105

    75

    4x 14

    125

    2,5

    025

    125

    92

    115

    85

    4x 14

    150

    3,2

    032

    130

    104

    140

    100

    4x 18

    150

    4,4

    040

    140

    115

    150

    110

    4x 18

    200

    5,5

    050

    150

    120

    165

    125

    4x 18

    200

    8,5

    065

    170

    128

    185

    145

    4x 18

    260

    12

    080

    180

    150

    200

    160

    8x 18

    260

    16

    100

    190

    160

    220

    180

    8x 18

    260

    20

    125

    325

    210

    250

    210

    8x 18

    395

    30

    150

    350

    230

    285

    240

    8x 22

    395

    36

    200

    400

    320

    340

    295

    12x 22

    1.000

    93



    Скачать техническую информацию и описание клапана: (380 kb) распечатать
