| КЛАПАНЫ, ПРОБКИ, КРАНЫ МОНОМЕТРОВЫЕ И ДРЕНАЖНЫЕ |
|
Пробка 3-ходовая фланцевая PN 10 |
Проводимые среды: |
|
в соотв. со стандартом DIN 3472 |
|
|
"L"или "Т" - пробка |
|
|
с сальником |
|
|
корпус - чугун GG25 |
|
|
пробка - чугун GG25 или бронза Rg5 |
|
|
размер по фланцам в соотв. с DIN 3202 / EN558F1 |
|
|
фланцевые соединения в соотв. с DIN PN10 |
|
спецификация материалов: корпус: серый чугун GG25 по DIN 0.6025 пробка тип-1: рис.06-012-1: чугун серый GG25 по DIN 0.6025 пробка тип-2: рис.06-012-2: бронза Rg5 по DIN 2.1096 рукоятка: чугун серый GG25 по DIN 0.6025

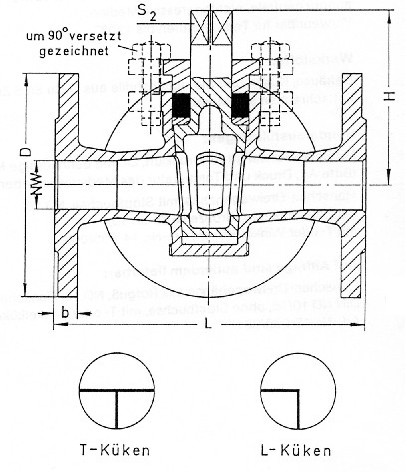

T-пробка L-пробка тип 06-012-1 / 06-012-2 Примечание: рукоятка поставляется только под заказу! |
|
DN |
L |
H |
D |
PCD |
отв. |
b |
S2 |
вес |
|
015 |
130 |
87 |
95 |
65 |
4x 14 |
14 |
12 |
3,5 |
|
020 |
150 |
102 |
105 |
75 |
4x 14 |
16 |
17 |
4,1 |
|
025 |
160 |
108 |
115 |
85 |
4x 14 |
16 |
19 |
5,9 |
|
032 |
180 |
127 |
140 |
100 |
4x 18 |
18 |
22 |
9,5 |
|
040 |
200 |
147 |
150 |
110 |
4x 18 |
18 |
24 |
12 |
|
050 |
230 |
166 |
165 |
125 |
4x 18 |
20 |
32 |
17 |
|
065 |
290 |
204 |
185 |
145 |
4x 18 |
20 |
41 |
26 |
|
080 |
310 |
228 |
200 |
160 |
8x 18 |
22 |
46 |
32 |
|
100 |
350 |
275 |
220 |
180 |
8x 18 |
22 |
55 |
44 |
|
125 |
400 |
320 |
250 |
210 |
8x 18 |
24 |
60 |
88 |
|
150 |
480 |
360 |
285 |
240 |
8x 22 |
24 |
65 |
110 |
Скачать техническую информацию и описание клапана: (380 kb) |
