пробка 3-ходовая сальниковая PN 10	Проводимые среды: воздух, вода морская, вода пресная, газ, масло, пар, топливо. Судовая арматура сертифицирована в РМРС и РРР
в соотв. с DIN 3472
пробка с "T" или "L" разрезом
с сальником
корпус из чугуна GG25
пробка из чугуна GG25 или
пробка из бронзы Rg5
расстояние между фланцами
в соотв. с DIN 3202/EN 558 F1
фланцевые соединения в соотв. с DIN PN 10

спецификация материалов:

корпус: серый чугун GG-25 по DIN 0.6025

пробка: тип 06-010-1: серый чугун GG-25 по DIN 0.6025

пробка: тип 06-010-2: бронза Rg5 по DIN 2.1096

рукоятка: серый чугун GG-25 по DIN 0.6025

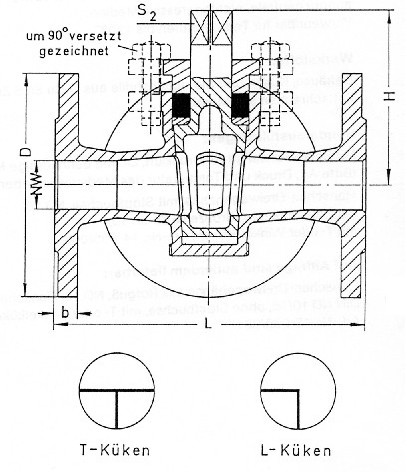

T-пробка L-пробка

Примечание: рукоятка поставляется только по заказу!

DN	L	H	ØD	PCD	отв.	b	S2	≈кг.
015	130	87	95	65	4x 14	14	12	3,5
020	150	102	105	75	4x 14	16	17	4,1
025	160	108	115	85	4x 14	16	19	5,9
032	180	127	140	100	4x 18	18	22	9,5
040	200	147	150	110	4x 18	18	24	12
050	230	166	165	125	4x 18	20	32	17
065	290	204	185	145	4x 18	20	41	26
080	310	228	200	160	8x 18	22	46	32
100	350	275	220	180	8x 18	22	55	44
125	400	320	250	210	8x 18	24	60	88
150	480	360	285	240	8x 22	24	65	110
