| КЛАПАНЫ С РЕЗЬБОВОЙ КРЫШКОЙ - МУФТОВЫЕ, ШТУЦЕРНЫЕ, ФЛАНЦЕВЫЕ |
|
клапаны высого давления, PN 160- 640 нерж. сталь или сталь хром-молибденовая с резьбовой крышкой металлическое уплотнение внутренняя резьба в соотв. с ISO 228/1 |
Проводимые среды: воздух, вода пресная, вода морская, масло, пар, топливо, газ, кислоты, конденсат, масло |
|
спецификация материалов: Тип 03-010-1 : корпус: сталь С 22.8 по DIN 1.0460 шток: нерж. сталь по DIN 1.4408 тарелка: нерж. сталь по DIN 1.4034 Тип 03-010-2 : корпус: нерж. сталь по DIN 1.4571 шток: нерж. сталь по DIN 1.4571 тарелка: нерж. сталь по DIN 1.4571 Тип 03-010-3 : корпус: хром-молибденовая 13CrMo44 по DIN 1.7335 шток: нерж. сталь 1.4104 тарелка: нерж. сталь 1.4034 |
|

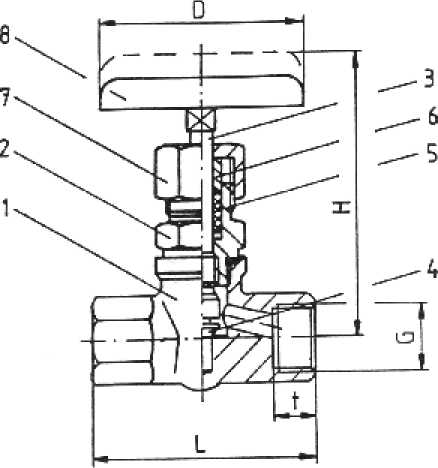

DN |
DN |
PN |
L |
H |
D |
t |
KG |
|
G 1/4" |
05 |
640 |
80 |
100 |
70 |
15 |
0,7 |
|
G 3/8" |
06 |
640 |
80 |
100 |
70 |
15 |
0,7 |
|
G 1/2" |
08 |
640 |
80 |
100 |
70 |
17 |
0,7 |
|
G 3/4" |
10 |
320 |
100 |
110 |
80 |
19 |
1,1 |
|
G 1" |
15 |
320 |
130 |
140 |
100 |
24 |
1,9 |
|
G 1 1/4" |
20 |
160 |
160 |
160 |
100 |
24 |
2,6 |
Скачать техническую информацию и описание клапана: (570 kb) |
