    - ЗАДВИЖКИ СУДОВЫЕ И ПРОМЫШЛЕННЫЕ

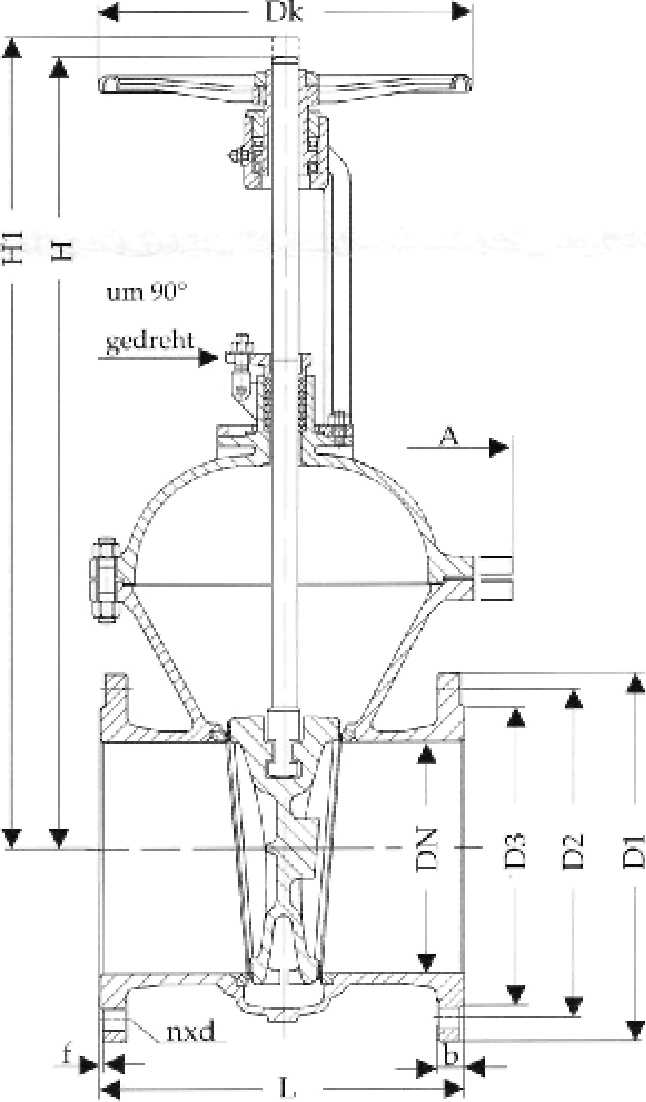

    Задвижки клинкетные овальный корпус PN 16 Рис. 05-012

    задвижки клинкетные, овальный корпус, PN 16

    Проводимые среды: воздух, вода пресная, вода морская,  масло, пар, топливо, газ, кислоты, конденсат.

    с внешним,выдвижным штоком

    литая сталь GSC-25, DIN 3352-7

    сёдла нерж. сталь

    размер по фланцам в соотв. с DIN 3202/EN 558 F5

    фланцы в соотв. с DIN PN 16

    рабочее давление и

    температура в соотв. с DIN 2401

    спецификация материалов:

    корпус:        GSC-25        1.0619

    крышка:        GSC-25        1.0619

    сёдла:        нерж. сталь        1.4027

    шток:        нерж. сталь        1.4021


    Данная задвижка доступна также по давлениям и размерам фланцев по DIN PN 25/PN 40



    ИНМОР | Задвижки клинкетные овальный корпус PN 16 Рис.05-012


    тип 05-012

    NW/DN

    L

    H

    H1

    D1

    D2

    n x d

    D3

    b

    f

    Dk

    KG

    65

    270

    410

    490

    185

    145

    4x18

    122

    22

    3

    225

    32

    80

    280

    415

    515

    200

    160

    8x18

    138

    24

    3

    225

    35

    100

    300

    490

    610

    220

    180

    8x18

    158

    24

    3

    250

    50

    125

    325

    590

    725

    250

    210

    8x18

    188

    26

    3

    360

    71

    150

    350

    670

    830

    285

    240

    8x22

    212

    28

    3

    400

    94

    200

    400

    830

    1.050

    340

    295

    12x22

    268

    30

    3

    400

    137

    250

    500

    955

    1.230

    405

    350

    12x26

    320

    32

    3

    450

    231

    300

    500

    1.145

    1.450

    460

    400

    12x26

    378

    34

    4

    500

    364

    350

    550

    1.210

    1.635

    520

    470

    16x26

    438

    38

    4

    500

    394

    400

    600

    1.390

    1.625

    580

    525

    16x30

    490

    40

    4

    600

    560

    500

    700

    1.730

    2.250

    715

    650

    20x33

    610

    44

    4

    760

    860



    Скачать техническую информацию и описание клапана: (380 kb) распечатать
