    - ЗАДВИЖКИ СУДОВЫЕ И ПРОМЫШЛЕННЫЕ

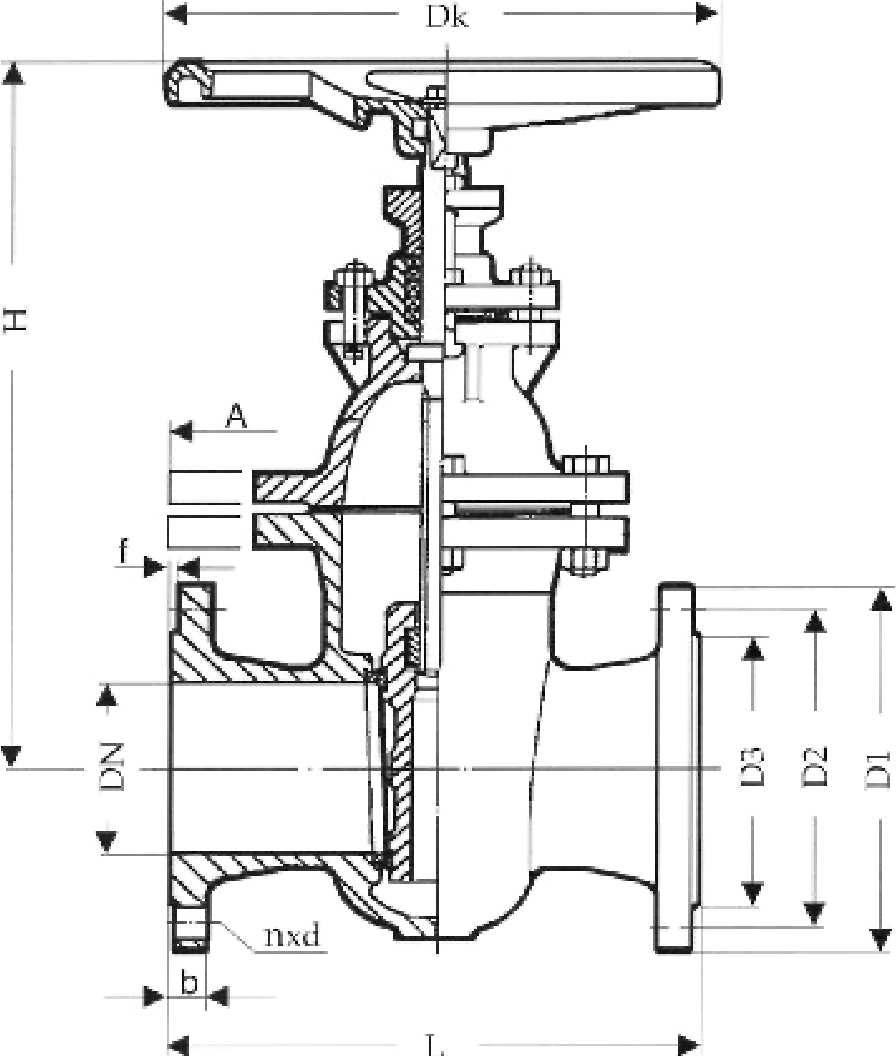

    Задвижки клинкетные овальный корпус PN 10 Рис.05-008

    задвижки клинкетные, овальный корпус, PN 10

    Проводимые среды: вода морская, вода пресная, вода трюмная, вода питательная, жидкий груз, топливо, масло, воздух.

    с внутренним, невыдвижным шпинделем

    чугун GG-25, DIN 3352-2

    сёдла латунь или нерж. сталь

    размер по фланцам в соотв. с DIN 3202/EN 558 F5

    фланцы в соотв. с DIN PN 10

    рабочее давление и

    температура в соотв. с DIN 2401

    спецификация материалов:

    корпус:                GG-25        0.6025

    крышка:                GG-25        0.6025

    клин:        тип 05-008-1:        латунь        2.0321

                       тип 05-008-2:        нерж.сталь        1.4301

    шток:                нерж. сталь        1.4021

    Данная задвижка доступна также по давлениям и размерам фланцев по DIN PN 16!



    ИНМОР | Задвижки клинкетные овальный корпус PN 10  Рис.05-008

    задвижка 05-008-1: клин из латуни

    задвижка 05-008-2: клин из нерж. стали

    Возможны различные варианты исполнения под заказ !

    NW/DN

    L

    H

    D1

    D2

    n x d

    D3

    b

    f

    Dk

    KG

    40

    240

    290

    150

    110

    4x 18

    88

    18

    3

    200

    18

    50

    250

    310

    165

    125

    4x 18

    102

    20

    3

    200

    20

    65

    270

    365

    185

    145

    4x 18

    122

    20

    3

    250

    30

    80

    280

    395

    200

    160

    8x 18

    138

    22

    3

    250

    38

    100

    300

    425

    220

    180

    8x 18

    158

    24

    3

    315

    52

    125

    325

    480

    250

    210

    8x 18

    188

    26

    3

    315

    69

    150

    350

    520

    285

    240

    8x22

    212

    26

    3

    315

    85

    200

    400

    620

    340

    295

    8x22

    268

    30

    3

    400

    142

    250

    500

    710

    395

    350

    12x22

    320

    32

    3

    500

    201

    300

    500

    760

    445

    400

    12x22

    378

    32

    4

    500

    281



    Скачать техническую информацию и описание клапана: (380 kb) распечатать
