    КЛАПАНЫ ОБРАТНЫЕ (НЕВОЗВРАТНЫЕ)

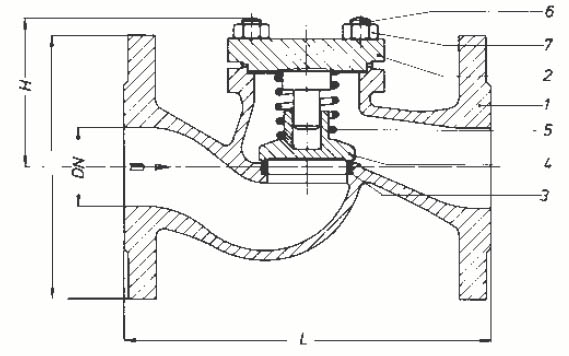

    Клапаны невозвратные фланцевые PN 16 Рис. 04-009

    клапаны невозвратные проходные, PN 16

    Проводимые среды:
    вода морская, вода пресная, вода трюмная, жидкий груз, топливо, масло, воздух, газ, кислоты, конденсат, пар.

    DIN 86253-01

    чугун GGG40.3, внутренние детали- нерж. сталь

    с внутренним подпружиниванием

    размер по фланцам в соотв. с DIN 3202/EN 558 F1

    фланцы в соотв. с DIN PN 16

    рабочее давление и

    температура в соотв. с DIN 2401

    Перечень материалов:

    корпус:        GGG40.3        0.7043

    крышка:        GGG40.3        0.7043

    седло:        нерж. сталь        1.4021

    тарелка:        нерж. сталь        1.4021


    ИНМОР | Клапаны невозвратные фланцевые PN 16 Рис.04-009

    тип 04-009

    NW/DN

    L

    D

    PCD

    отв.

    H

    KG

    15

    130

    95

    65

    4 x 14

    70

    3,5

    20

    150

    105

    75

    4 x 14

    70

    4,0

    25

    160

    115

    85

    4 x 14

    80

    5,0

    32

    180

    140

    100

    4 x 18

    80

    6,0

    40

    200

    150

    110

    4 x 18

    85

    8,0

    50

    230

    165

    125

    4 x 18

    95

    11

    65

    290

    185

    145

    4 x 18

    110

    16

    80

    310

    200

    160

    8 x 18

    130

    21

    100

    350

    220

    180

    8 x 18

    155

    31

    125

    400

    250

    210

    8 x 18

    165

    49

    150

    480

    285

    240

    8 x 22

    215

    69

    200

    600

    340

    295

    12 x 22

    285

    132

    250

    730

    405

    355

    12 x 26

    325

    198

    300

    850

    460

    410

    12 x 26

    365

    278



    Скачать техническую информацию и описание клапана: (380 kb) распечатать
