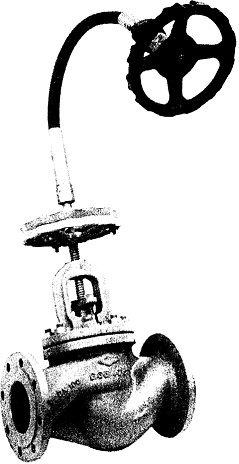

Полная информация по гибким приводам для клапанов, вентилей, кранов, задвижек.

I.Приводные узлы

Станция управления в комплекте / крышка, т.е. D2.12 с указателем положения

Палубная коробка - приводящее соединение, т.е. D1.21и

Ключ приводной ( Т- ключ)

Маховик

II.Адапторы (подсоединительные муфты)

Внутренний/внутренний

Внутренний/наружный

Наружный/наружный

Внутренний/дисковый (соединение с маховиком или рычагом клапана)

III.Хомуты

Хомут  D0.11 одинарный ( на монтажной пластине)

Хомут  D0.11 двойной ( на монтажной пластине)

IV.Палубные проходки

Палубные проходки, напр. D2.10 (приварная конструкция) или D2.11 (резьбовая конструкция)

Сфероидальная проходка , напр. D2.22 (приварная под углом max 15° к вертикали)

V.Усиливающие зубчатые передачи (редукторы) (применяются в зависимости от требуемого момента на клапане) с передаточным отношением, например:

9,62  : 1  D4.03  ( артикул №  78 1304 0962)

16     : 1

20     : 1

или другими

с продольным компенсатором напр. D6.02 (артикул № 78 1345 0160)

без продольного компенсатора

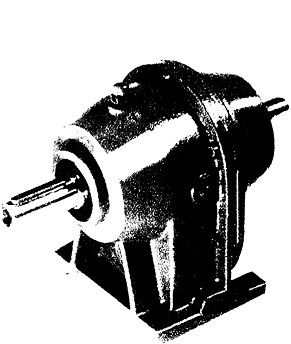

Раздел 5 - Усиливающий редуктор ВТ / I

Корпус: чугун, уплотнен  по валу от протечки смазки

Передача: геликоидальное зацепление, выполнено из спец. Стали

Подшипники: роликовые подшипники необходимой размерности

Смазка: коробка заполнена консистентной смазкой низкой вязкости со сроком эффективной работы около 1000 часов или около 2 лет работы при температурах от  -30°C до +80°С.

Передаточное отношение: 4,1; 8,31; 11,90 или другие.

Размер      Вес (кг)          К                    Р                    е х f              S

1                6,50                210                146                50 х 110           9

2                8,00                232                170                85 х105             9

3                13,00              289                202                100х130           11

К                - Длина наибольшая

Р                - Высота наибольшая

e x f        - Расположение отверстий под крепеж на опорной пластине

S                - диаметр отверстий под крепеж
